EQUIPEMENTS POUR PLATEFORME PETROLIERE

Nous réalisons différents types d'équipements et matériels pour plateformes pétrolières :

- des poutres avec une longueur maximum de 30 m en tronçons de 10 m

- des bruleurs de différents types - monojet, multijet - de 2 à 4 têtes avec système d'écran d'eau

- des manifolds "Oil & Gas" pour redirection du fluide avec vannes, vannes pilotées, lignes d'instrumentation, clapets anti-retour, capteurs, etc.

Nous vous présentons différentes réalisations.

Matière : Acier carbone (A333 Gr6 ; S335JK2)

Pression et température de calcul : 150bars / -46°C à +150°C

Fluide : hydrocarbures (H2S) / Air / Eau

Pression d’épreuve : 220 bars

Construction selon ASME B31.3 (piping) et DNV (structure)

POUTRE

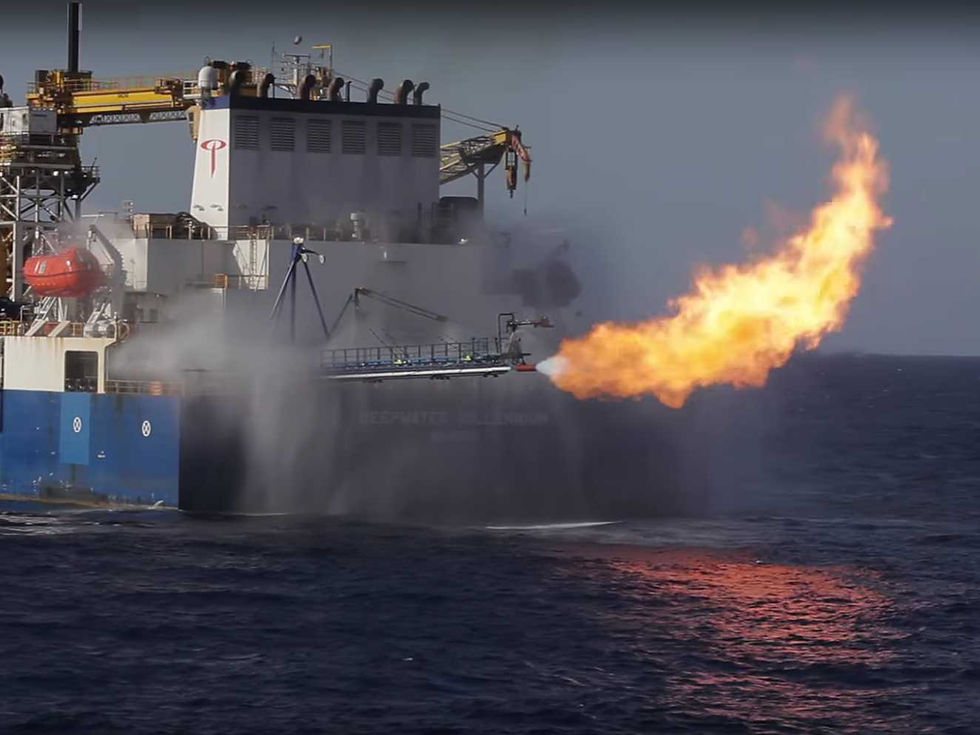

Equipement en fonctionnement
1/3
Réalisation

Type d’appareil : Poutre pour plateforme pétrolière

6 lignes de piping (6" et 4" 900# RTJ) et 9 lignes d’instrumentation

Matière : Acier carbone (A333 Gr6 ; S335JK2)

Pression et température de calcul : 150bars / -46°C à +150°C

Fluide : hydrocarbures (H2S) / Air / Eau

Pression d’épreuve : 220 bars

Construction selon ASME B31.3 (piping) et DNV (structure)

Dimensions : 25.65 m en trois morceaux (9 m, 8 m et 8.65 m)

Poids total : 10800 kg (4220 kg, 3385 kg et 3225 kg)

1/32


BRULEURS

Type d’appareil : Bruleurs

Matière : Acier carbone (A333 Gr6 ; S335JK2)

Pression et température de calcul : 150bars / -46°C à +150°C

Fluide : hydrocarbures (H2S) / Air / Eau

Pression d’épreuve : 220 bars

Construction selon ASME B31.3 (piping) et DNV (structure)

Réalisation
1/8


MANIFOLDS

Type d’appareil : Manifolds

Matière : Acier carbone (A333 Gr6 ; S335JK2)

Pression et température de calcul : 150bars / -46°C à +150°C

Fluide : hydrocarbures (H2S) / Air / Eau

Pression d’épreuve : 220 bars

Construction selon ASME B31.3 (piping) et DNV (structure)

1/6
